总则：

• 1.1本规范书适用于防水淋雨试验箱。它描述设备的功能设计、结构、性能、和试验等方面的技术规格。
• 执行技术标准如下：
• GB/T2423.38-1990  《电工电子产品基本环境试验规程》 试验R：水试验方法的要求
• IEC/EN60529防水等级，防水等级(e.g. IPX4-防水等级4)：
• Level 0: 完全防水无保护
• Level 1: 垂直方向滴水应无有害影响
• Level 2: 外壳的各垂直面在15°范围内倾斜时，垂直滴水应无有害影响
• Level 3: 各垂直面60°范围内淋水，无有害影响
• Level 4: 向外壳各方向溅水无有害影响

设备使用条件要求：

• 2.1环境温度：-15℃～＋50℃
• 2.2环境相对湿度: 10～80%(20℃)
• 2.3海拔：0～3000m
• 2.4大气压力范围：
• 2.5设备使用年限：大于8年
• 2.6工作电源：研讨380V±10%，50Hz
• 2.7总功率： 4.8KW   三线五线制电源
• 2.8环境适应能力：仪器具有适应环境温度、高海拔、湿度及大气压力变化的能力，至少应保证在环境温度-15℃～+50℃范围内，仪器能够可靠稳定运行，且监测结果不受影响
• 2.9使用地点：户内

设备主要功能：

• 防水淋雨试验箱适用于计量自动化终端、配网自动化终端等户外终端进行淋雨试验，以保证被试产品能够承受恶劣环境变化的影响，使产品能够安全可靠的正常运行和适用于外部照明和信号装置及汽车灯具外壳防护，能够给予逼真的模拟电子产品及其元器件在运输和使用期间可能受到的淋水和喷淋试验等各种环境。以达到检测各种产品的防水性能。

设备技术参数和性能指标要求：

• 4.1温度范围：室温+10～+60℃
• 4.2喷水管摆动幅度：60°、90°、135°
• 4.3喷嘴孔直径与间距：0.4mm/50mm
• 4.4淋雨水压：约80Kpa～892Kpa
• 4.5水流量可调：流量为0.6L/min
• 4.6试验台面积：￠350mm
• 4.7工作台转度：1～17r/min
• 4.8工作室尺寸：800×800×800（W×H×D）mm
• 4.9外箱尺寸：1250×1800×1100（W×H×D）mm
• 4.10手持洒水器散水孔孔径：约1mm
• 4.11手持洒水器散水孔孔数：约100个
• 4.12手持洒水器淋水距离：1m
• 4.13夹角喷射杆：0°～90°可调
• 4.14喷嘴距物品:：不大于250mm
• 4.15水流供水量：25.4L/min可调
• 4.16摆动频率：高级变频器调器调速
• 4.17验收标准：环境试验设备检测方法/双方技术协议。
• 4.18以上产品运行技术数据均在室温25℃±5℃,相对湿度≤85%R.H，空载条件下测得。

供货要求：

• 5.1设备配置
• 5.1.1箱体:
• 结构形式:一体式，试验箱体与控制器、淋雨系统构成一体。
• 外壳材质:SUS304拉丝不锈钢板
• 工作室材质:SUS304镜面不锈钢板
• 保温材料:硬质聚氨脂发泡，
• 5.1.2控制系统:
• 控制器:智能触摸屏程序控制器
• 主要执行电器辅件:如“施耐德”研讨接触器，“欧姆龙”中间继电器，“德力西”熔断器等。
• 5.1.3安全装置
• 控制系统检测到下列保护装置（单列）动作时，应能自动切断整机系统，并能进行报警提示。
• 1)漏电断电、过电流保护；
• 2)水压保护；
• 3)过载熔断保护；
• 4)声讯报警保护；
• 5)接地保护；
• 5.2设备结构

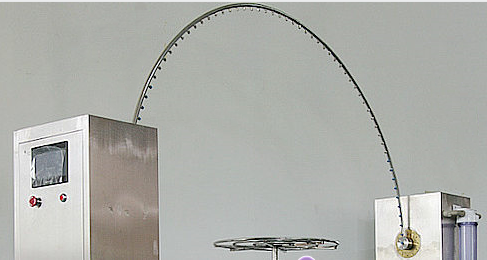

• 5.2.1工作原理:本设备使用高压水泵,将一定压力﹑一定流量的试验用水,顺利获得摆杆喷头淋洒在试样上,转动试验装置,改变摆杆的摆幅﹑频率,达到试验所要求的环境.
• 5.2.2设备结构:
• (1) 试验箱箱体为整体结构形式，淋雨水箱﹑高压水泵﹑试验装置旋转系统位于箱体下部，控制系统位于试验箱的正下面。
• (2)试验箱为单开门,采用双层耐老化硅橡胶密封。
• (3)箱门上装有观察窗。
• (4)设备安装有开关控制的照明灯。

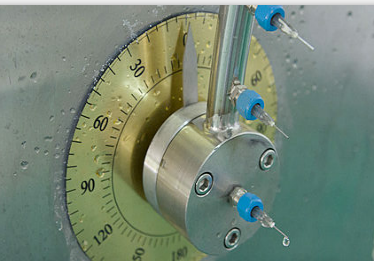

• (5)防水旋转接头，频率转换系统安装在试验箱的右面。
• 5.2.3设备材质
• (1) 外壳冷轧钢板喷塑/工作室内壁采用SUS304不锈钢板加工成型。
• (2) 不锈钢翅片电加热器。
• (3) 专用电机、离心对流风扇。
• (4) 温度测量采用进口PT-100传感器。
• (5) 硅橡胶密封条,进口防水密封旋转接头。
• (6)流量调节阀，调速电机。
• (7)试样架及试样架旋转结构,玻璃观察窗。
• (8)旋转角度，频率转换控制系统。
• 5.3控制系统
• 5.3.1温度测量:Pt100铂金热电阻。
• 5.3.2控制仪表:彩色触摸屏可编程控制器；
• 5.3.3设定精度:温度：0.1℃，
• 5.3.4运行方式:恒定（定点控制）和程序
• 5.3.5功率控制:采用可控硅过零触发调功技术，控制可靠、无噪声、无电网污染。
• 5.3.6摆杆调速控制器、转盘调速控制器应均采用进口变频调速器；
• 5.3.7水泵/流量计均采用国产品牌
• 5.3.8其它电器辅件均采用优质品牌产品：如“施耐德”研讨接触器，“欧姆龙”中间继电器，“德力西”熔断器等。
